Van Điện Từ Khí Nén MFH-5/3E-D-3-C
Mã sản phẩm:
MFH-5/3E-D-3-C
Thông tin sản phẩm
-
Loại thiết bị: Van điện từ
-

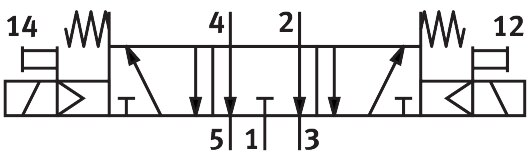

Chức năng van: 5/3 được thông khí
-
Lưu lượng danh nghĩa: 4600 l/ph (chuẩn hóa theo DIN 1343)
-
Áp suất vận hành: 0.3 MPa ... 1 MPa (tương đương 3 bar ... 10 bar)
-
Kích thước cổng làm việc: Kích thước tấm kết nối 3 theo tiêu chuẩn ISO 5599-1 G1/2
-
Vật liệu vỏ: Nhôm đúc áp lực
-
Điện áp/Kiểu vận hành: Điều khiển điện (thông qua cuộn điện từ, đặt hàng riêng)
(0)
Giá bán
$ 0
Mô tả chi tiết
1. Tổng quan về sản phẩm Van điện từ MFH-5/3E-D-3-C (Mã: 151874) là dòng van điều khiển khí nén hiệu suất cao, được thiết kế chuyên dụng cho các hệ thống tự động hóa công nghiệp hiện đại . Với chức năng van 5/3 được thông khí, thiết bị này cung cấp khả năng điều hướng dòng khí nén chính xác thông qua hệ thống thanh trượt pít tông linh hoạt . Van cung cấp mức lưu lượng lớn lên tới 4600 lít/phút, đảm bảo đáp ứng tốt cho các quy trình máy móc yêu cầu áp lực và tốc độ cao .
Thiết kế vỏ ngoài bằng nhôm đúc áp lực không chỉ mang lại kết cấu vững chắc, độ bền cao mà còn tuân thủ nghiêm ngặt tiêu chuẩn RoHS, thân thiện với môi trường . Với khả năng vận hành ổn định trong môi trường áp suất từ 3 bar đến 10 bar và dải nhiệt độ rộng, MFH-5/3E-D-3-C là giải pháp đáng tin cậy giúp tối ưu hóa hiệu suất làm việc của dây chuyền sản xuất .
2. Bảng thông số kỹ thuật chi tiết
Dưới đây là các dữ liệu kỹ thuật chi tiết của sản phẩm:
| Đặc điểm | Giá trị |
|
Kiểu cài đặt lại |
lò xo cơ học |
|
Giấy phép |
c UL us - Recognized (OL) |
|
Phân loại hàng hải |
xem chứng nhận |
| Cơ quan cấp chứng chỉ |
DNV-TAA000032X, UL MH19482 |
| Mức độ bảo vệ |
IP65 |
| Chiều rộng định mức |
14.5 mm |
| Kích thước lưới |
71 mm |
|
Chức năng khi xả |
có thể điều tiết |
|
Nguyên lý bít |
mềm |
|
Vị trí lắp đặt |
bất kì |
| Tuân theo tiêu chuẩn |
ISO 5599-1 |
| Nút ghi đè |
Phát hiện qua phụ kiện quét |
| Mã ISO |
357 |
| Kiểu điều khiển |
điều khiển trước |
|
Kiểm soát cung cấp không khí |
trong |
|
Hướng dòng chảy |
không thể đảo ngược |
| Biểu tượng |
00991082 |
|
Xếp chồng |
gối chồng dương |
|
Phù hợp với chân không |
không |
| Thời gian chuyển mạch tắt |
78 ms |
| Thời gian chuyển mạch bật |
37 ms |
| Xung thử nghiệm dương tính tối đa với tín hiệu 0 |
2200 με |
| Xung thử nghiệm âm tối đa với 1 tín hiệu |
3700 με |
| Môi chất vận hành |
Khí nén theo ISO 8573-1:2010 [7:4:4] |
| Lưu ý về môi chất vận hành/ điều khiển |
Có thể hoạt động bằng dầu (cần thiết cho hoạt động tiếp theo) |
| Khả năng chống rung |
Kiểm tra bộ gá vận chuyển với mức độ nghiêm trọng 1 theo FN 942017-4 và EN 60068-2-6 |
| Chống sốc |
Kiểm tra va đập với mức độ nghiêm trọng 2 theo FN 942017-5 và EN 60068-2-27 |
| Tuân thủ LABS |
VDMA24364-B1/B2-L |
| Nhiệt độ trung bình |
-10°C ... 60°C |
| Mức áp suất âm thanh |
85 dB(A) |
| Nhiệt độ môi trường xung quanh |
-5°C ... 40°C |
| Trọng lượng sản phẩm |
1040 g |
| Cổng nối điện |
3 cực Form A, có cuộn VACF-A. Công nghiệp Form B (11 mm), có cuộn MSF (Cuộn điện từ cần được đặt mua riêng) |
|
Kiểu gắn |
trên tấm kết nối với lỗ thông và vít |
| Cổng nối kiểm soát khí thải 82 / 84 |
M5 |
| Cổng nối khí nén 1, 2, 3, 4, 5 |
Kích thước tấm kết nối 3 theo ISO 5599-1 |
| Ghi chú vật liệu |
Tuân thủ RoHS |
| Vật liệu của phớt |
HNBR, NBR |
| Vật liệu vỏ |
Nhôm đúc áp lực |
Lưu ý: Để thiết bị hoạt động hoàn thiện, người dùng cần lưu ý cuộn điện từ được đặt hàng và mua riêng biệt .
